Виды фасонных изделий ППУ по геометрии и конструкции

Фасонные изделия в ППУ-изоляции представляют собой готовые элементы трубопровода, которые покрыты слоем жесткого пенополиуретана и защитной оболочкой. Конструкция таких изделий повторяет структуру прямой предизолированной трубы ППУ: стальной несущий элемент, слой ППУ-теплоизоляции и наружная гидрозащитная оболочка. Именно замкнутая изоляционная «скорлупа» отличает фасонные изделия от неизолированных аналогов и позволяет сохранять непрерывность тепловой изоляции по всей трассе.

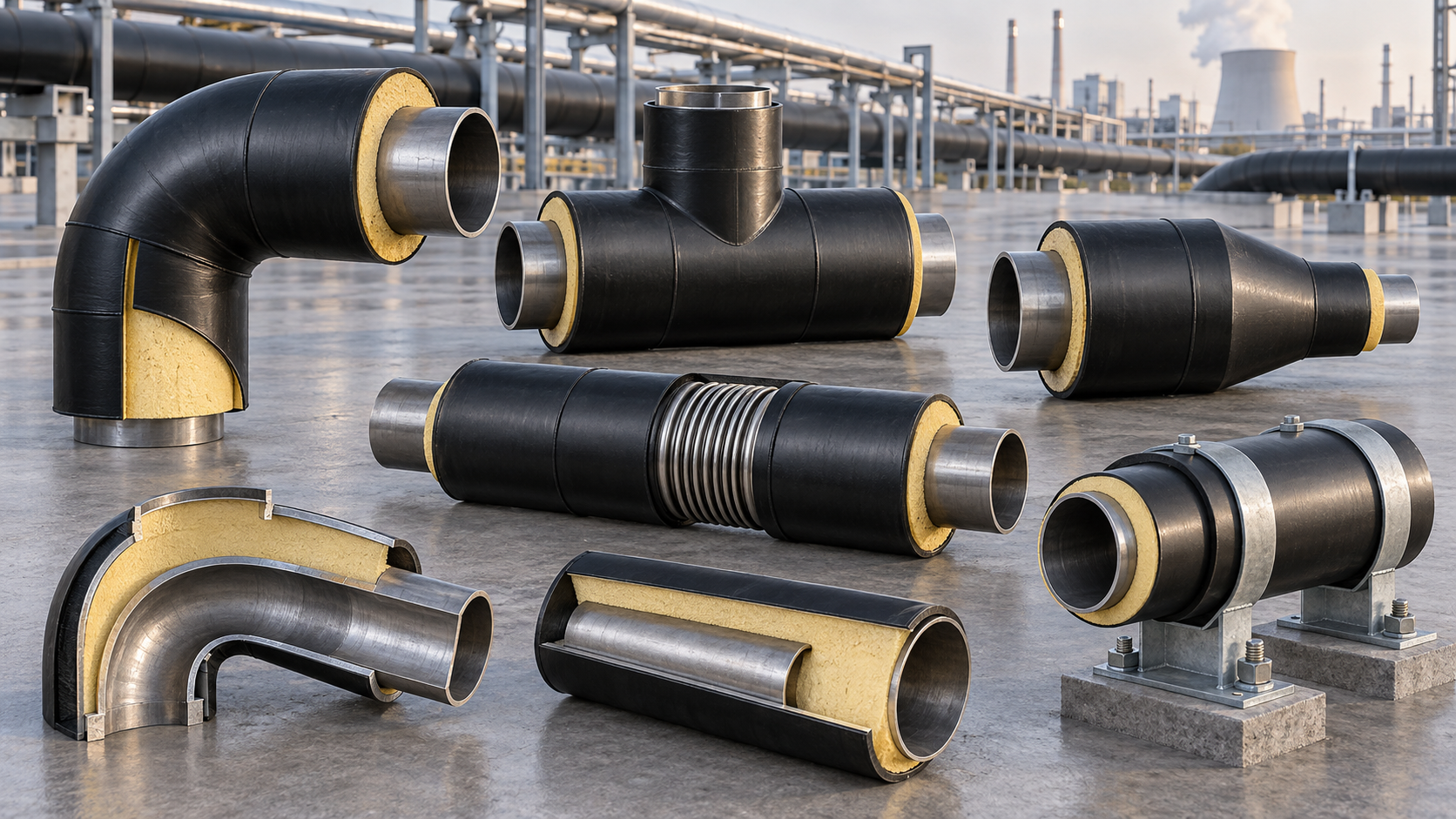

По геометрии и конструкции фасонные изделия ППУ подразделяются на несколько основных категорий.

Отводы (угольники) предназначены для поворота трассы. Они выпускаются с углами 15°, 30°, 45°, 60° и 90°. Конструктивно отвод представляет собой изогнутый стальной патрубок, заключенный в ППУ-изоляцию и защитную оболочку.

Тройники служат для устройства разветвлений и врезок от основной магистрали. Они бывают равнопроходными (диаметр ответвления равен диаметру магистрали) и переходными (диаметр ответвления отличается от диаметра магистрали). Отдельно выделяют параллельные тройники, а также тройники с шаровым краном для стравливания воздуха.

Переходы (редукции) применяются для соединения труб разных диаметров. Они обеспечивают плавный переход одного диаметра теплотрассы в другой. Переходы могут быть концентрическими или эксцентрическими в зависимости от конфигурации трассы.

Компенсаторы — это фасонные изделия компенсаторного типа, предназначенные для компенсации температурных удлинений трубопровода. К ним относятся Z-образные элементы, сильфонно-компенсационные устройства (СКУ) и другие решения.

Неподвижные опоры (НЩО, УНО, ЭНО) обеспечивают «мертвую» фиксацию трубопровода и разбивку тепловой сети на участки с различной температурной деформацией.

Концевые элементы служат для вывода сигнального провода системы оперативного дистанционного контроля (ОДК) к контрольному терминалу. При диаметре стальной трубы до 426 мм включительно теплоизолированная труба имеет два проводника ОДК, при диаметре более 530 мм — три проводника, находящихся в положении 3, 9 и 12 ч соответственно.

Сегменты (скорлупы) ППУ применяются для теплоизоляции сварных стыков и криволинейных участков трубопроводов. Число сегментов скорлуп зависит от наружного диаметра трубы: до 820 мм включительно — 2 сегмента, свыше 820 до 1020 мм включительно — 3 сегмента, свыше 1020 мм — 4 сегмента. Для соединения скорлуп применяются металлические стяжные ленты с замком, размещенные не менее чем в двух местах по длине скорлуп.

В зависимости от типа наружной оболочки различают два основных исполнения:

1. ППУ-ПЭ — с защитной оболочкой из полиэтилена низкого давления. Применяется преимущественно для подземной (бесканальной) прокладки. По согласованию с проектной организацией допускается применение изолированных труб в полиэтиленовой оболочке в непроходных каналах.
2. ППУ-ОЦ — с оболочкой из оцинкованной стали. Используется для надземной прокладки и обеспечивает максимальную защиту от механических повреждений и ультрафиолетового излучения.

Также выпускаются изделия с покрытием из стеклопластика и фольги для специфических условий эксплуатации.

Назначение и функциональные особенности каждого вида

Каждый тип фасонного изделия выполняет строго определенную функцию в трубопроводной системе, и его назначение напрямую связано с геометрией и конструктивными особенностями.

Отводы изменяют направление движения теплоносителя. Их главная функциональная особенность — обеспечение поворота трассы без разрыва тепловой изоляции. Это критически важно на теплотрассах, где каждый неизолированный участок становится источником теплопотерь.

Тройники обеспечивают ответвление трубы равного или меньшего диаметра от основной магистрали. Функционально они позволяют создавать разветвленные сети, подключать потребителей и организовывать узлы врезки. Тройник с шаровым краном воздушника выполняет дополнительную функцию — стравливание воздуха из системы.

Переходы решают задачу сопряжения участков трубопровода с разными диаметрами. Это необходимо при проектировании тепловых сетей с переменным расходом теплоносителя, а также при подключении оборудования с отличающимися присоединительными размерами.

Компенсаторы, в частности Z-образные элементы и сильфонные устройства, компенсируют осевые перемещения труб, возникающие при температурных деформациях теплотрассы. Без этих изделий трубопровод подвергался бы разрушительным нагрузкам при нагреве и охлаждении.

Неподвижные опоры фиксируют трубопровод в заданных точках и разделяют его на участки, каждый из которых имеет собственную температурную деформацию. Это позволяет рассчитывать и управлять напряжениями в конструкции.

Концевые элементы обеспечивают вывод сигнальных проводников системы ОДК. Система оперативного дистанционного контроля позволяет своевременно выявлять увлажнение изоляции и повреждения защитной оболочки, что напрямую влияет на долговечность всей тепловой сети.

Сегменты (скорлупы) ППУ обеспечивают теплоизоляцию сварных стыков и криволинейных участков, восстанавливая непрерывность ППУ-слоя после монтажа.

Заглушки применяются для концевых участков трубопровода, а шаровые краны в ППУ — для перекрытия потока теплоносителя, в том числе при установке узлов внекамерной врезки непосредственно в грунте.

Области применения фасонных изделий ППУ в тепловых сетях

Основная область применения фасонных изделий ППУ — системы централизованного теплоснабжения (ЦТ) и горячего водоснабжения (ГВС). Именно здесь требования к непрерывности тепловой изоляции наиболее высоки, поскольку потери тепла на неизолированных участках приводят к значительному перерасходу энергоресурсов.

В тепловых сетях фасонные изделия ППУ применяются при:

• подземной (бесканальной) прокладке — с использованием изделий в оболочке ППУ-ПЭ;
• надземной прокладке — с использованием изделий в оцинкованной оболочке ППУ-ОЦ;
• реконструкции существующих теплотрасс — для замены изношенных неизолированных элементов на предизолированные аналоги;
• строительстве ответвлений и узлов врезки — с применением тройников и узлов внекамерной врезки.

Помимо тепловых сетей, фасонные изделия ППУ находят применение в промышленных технологических трубопроводах с горячими средами, в нефтяной и газовой промышленности (трубопроводы с обогревом), в коммунальной инфраструктуре и ЖКХ, а также на объектах энергетики и электростанциях. Характеристики используемых материалов допускают применение этих изделий в магистралях тепловых сетей, нефтеперегонных коммуникациях, газо- и водопроводах.

Важно отметить, что пенополиуретан сохраняет свои свойства при воздействии температур от ?150 °С до +145 °С и выдерживает негативные биологические воздействия. При этом ППУ относится к горючим материалам средней воспламеняемости: он легко загорается от кратковременного действия малокалорийных источников огня, горит, выделяя большое количество тепла и дыма с резким запахом. Это делает фасонные изделия ППУ универсальным решением для широкого спектра условий эксплуатации — от умеренного до сурового климата.

Критерии выбора фасонных изделий ППУ для трубопроводов

Выбор фасонных изделий ППУ должен производиться с учетом комплекса технических и эксплуатационных параметров. Ошибки на этапе подбора приводят к снижению эффективности тепловой изоляции, преждевременному выходу конструкции из строя и дополнительным затратам на ремонт.

Основные критерии выбора:

1. Диаметр трубы — фасонное изделие должно соответствовать диаметру соединяемых участков трубопровода. Для переходов необходимо учитывать оба диаметра — входной и выходной.
2. Рабочая температура теплоносителя — определяет требования к толщине слоя ППУ и типу изоляции. ППУ оптимален для тепловых сетей и устойчив к влаге, однако для экстремально высоких температур могут потребоваться комбинированные решения с минеральной ватой.
3. Рабочее давление — фасонные изделия должны соответствовать рабочему давлению системы. Стандартные изделия рассчитаны на давление до 1,6 МПа.
4. Тип прокладки — для подземной (бесканальной) прокладки выбираются изделия в оболочке ППУ-ПЭ, для надземной — в оболочке ППУ-ОЦ или со стеклопластиковым покрытием.
5. Наличие системы ОДК — для магистральных тепловых сетей рекомендуется выбирать изделия со встроенными сигнальными проводниками, позволяющими контролировать состояние изоляции в процессе эксплуатации.
6. Соответствие нормативным документам — фасонные изделия должны соответствовать ГОСТ 30732-2006 или техническим условиям производителя, иметь заводскую герметизацию. Согласно ГОСТ 30732-2006, изделия предназначены для работы при рабочем давлении не более 1,6 МПа и температуре не более 140 °С (допускается повышение температуры не более 150 °С в пределах графика качественного регулирования отпуска тепла 150 °С — 70 °С).

Дополнительные факторы:

• агрессивность окружающей среды и наличие грунтовых вод;
• схема подключения и конфигурация трубопровода;
• необходимость компенсации температурных деформаций (выбор типа компенсатора);
• условия монтажа и доступность оборудования для сварки и восстановления изоляции стыков.

При проектировании тепловых сетей из стальных труб и фасонных изделий с тепловой изоляцией из ППУ следует производить поверочный расчет на малоцикловую усталость фасонных изделий. Это особенно важно для тройников и других элементов, испытывающих переменные нагрузки при циклах нагрева и охлаждения. Грамотный подбор фасонных изделий ППУ с учетом всех перечисленных критериев обеспечивает надежную и долговечную работу трубопроводной системы на протяжении гарантированного срока службы. Техническими условиями заводов-изготовителей гарантированный срок службы ППУ-изоляции составляет 25 лет при расчетной рабочей температуре теплоносителя 130 °С; при этом допускается пиковый режим теплопоставки при температуре 150 °С на суммарный расчетный срок эксплуатации до 12 месяцев. При температуре теплоносителя 120 °С срок службы должен составлять минимум 30 лет.
