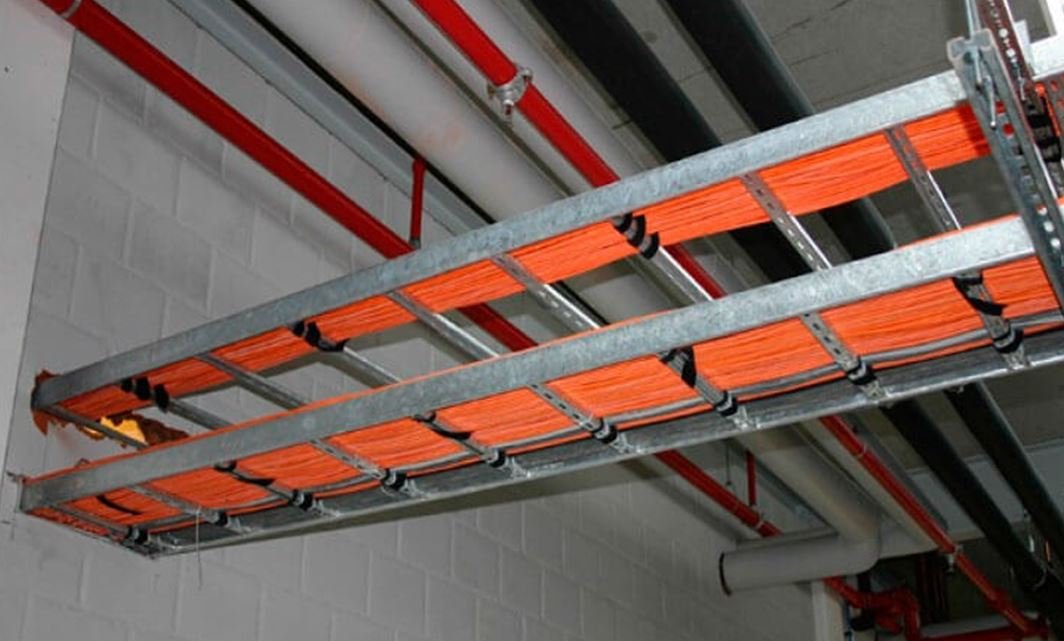

Когда речь заходит о современной инфраструктуре зданий и промышленных объектов, одним из ключевых элементов становятся кабеленесущие системы. Они помогают аккуратно и безопасно прокладывать провода, защищая их от внешних воздействий и упрощая обслуживание. В продаже доступны разные решения – от простых рукавов до сложных тележечных трасс. И такие изделия, как здесь, тоже встречаются в этой области, хотя их применение зависит от конкретных условий.
Защитные рукава и трубы: базовый уровень изоляции
Первый и самый распространенный способ организовать кабельную трассу – использовать защитные рукава или трубы. Они изготавливаются из полимеров, металла или их комбинаций. Например, гофрированные ПВХ-рукава легкие и гибкие, их часто ставят внутри помещений. Металлические рукава из оцинкованной стали или нержавейки – для мест, где есть риск ударов, вибрации или агрессивной среды.
Диаметры варьируются от 16 до 100 мм и больше. Для одного силового кабеля сечением 4–6 мм? обычно хватает рукава 20–25 мм. А если нужно пропустить пучок проводов или оптоволокно, выбирают 50 мм. Интересно, что гофрированные трубы легко режутся обычным ножом, но лучше использовать специальный нож для труб – срез получается ровнее.
Стоит упомянуть и гладкие жесткие трубы (ПНД, ПВХ, сталь). Они прочнее гофры, но требуют больше усилий при монтаже на поворотах. Там приходится ставить отводы или коробки. Некоторые проектировщики предпочитают комбинировать: на прямых участках – жесткие трубы, в зонах изгибов – гибкие рукава.
При выборе обращают внимание на степень защиты IP. Например, IP40 подходит для сухих пыльных помещений, IP67 – для улицы или влажных цехов. Производители часто указывают рабочий диапазон температур: от -30 до +90 °C для ПВХ, до +400 °C для металлорукавов с асбестовой оплеткой (правда, последние встречаются всё реже из-за экологических норм).
Личное замечание: как-то на объекте нам понадобилось проложить кабель через неотапливаемый чердак. Взяли обычный ПВХ-рукав, а он через два месяца стал ломким. Оказалось, нужен был морозостойкий – с маркировкой «-40». С тех пор всегда проверяю климатическое исполнение.
Соединения для защитных рукавов: мелочь, а без нее никуда
Рукава и трубы редко лежат одним цельным куском. Обычно их соединяют между собой, крепят к стенам или вводят в электрощиты. Для этого нужны фитинги, муфты, зажимы и переходники. Звучит скучновато, но без этих деталей трасса превращается в хаос.
Самые распространенные соединители – прямые муфты (для стыковки двух рукавов одного диаметра) и угловые (90° или 45°). Для металлорукавов используют резьбовые соединения с контргайкой. Для ПВХ-гофры – защелкивающиеся или нажимные. Встречаются быстросъемные варианты: вставил рукав до щелчка, и готово. Удобно, но иногда они разбалтываются от вибрации.
Отдельная история – кабельные вводы (сальники) в корпуса оборудования. Они герметизируют место прохода кабеля, не давая пыли и влаге проникнуть внутрь. Там тоже свои стандарты: PG, метрическая резьба, NPT. Самый ходовой в Европе – метрический М20 или М25.
Крепеж тоже относится к соединениям. Это клипсы, хомуты, скобы, подвесы. Например, для крепления рукава к стене через каждые 0,5–1 м используют пластиковые клипсы с дюбелем. При монтаже на потолке – перфоленту или кронштейны с затяжными хомутами.
Важный момент: не все соединения совместимы между разными брендами. Шаг резьбы, внешний диаметр замка могут отличаться на десятые доли миллиметра. На практике это выливается в то, что рукав фирмы А не встает на муфту фирмы Б. Поэтому либо покупают набор одного производителя, либо тщательно сверяют чертежи.
Кстати, о соединениях для рукавов: иногда их путают с кабельными вводами для плоских проводов. Это разные вещи. Вводы для плоских проводов имеют прямоугольное сечение и резиновые уплотнители. А для круглых кабелей – цилиндрические. Мелочь, но если перепутать, герметичности не будет.
Системы кабельных тележек: подвижность без перегибов
Третья категория – кабельные тележки (иногда их называют цепными транспортерами кабеля или энергоцепями). Они нужны там, где кабель движется вместе с механизмом: краны, роботизированные руки, станки с подвижным порталом, конвейеры.
Тележка – это набор звеньев, соединенных шарнирно. Внутри этой «гусеницы» прокладываются кабели и шланги. Когда механизм едет вперед, тележка изгибается в одном направлении, не давая проводам перетираться или перегибаться сверх допустимого радиуса.
Конструкции бывают открытыми (легко добавить или заменить кабель) и закрытыми (защищают от грязи, стружки, искр). Материалы – пластик (нейлон, полипропилен) для легких нагрузок или сталь (оцинкованная, нержавейка) для тяжелых условий.
Ключевые параметры: допустимый радиус изгиба (чем меньше, тем компактнее, но хуже для кабеля), максимальная скорость движения (до 5–10 м/с для пластиковых, до 2–3 м/с для стальных) и нагрузка на метр. Например, пластиковая тележка шириной 50 мм выдерживает до 2–3 кг кабеля на погонный метр, а стальная ширина 150 мм – до 20–30 кг.
Интересная деталь: внутри тележки провода не должны лежать внатяг или с петлями. Рекомендуемый запас по длине – около 5–7% от длины тележки. Иначе при движении кабель будет испытывать лишнее трение.
Однажды я видел, как на упаковочной линии тележка сломалась из-за переполнения – туда запихнули семь кабелей вместо четырех по паспорту. Пластиковые звенья просто треснули от распора. Пришлось менять всю секцию.
Системы тележек – это уже довольно высокий уровень организации. Их монтируют с направляющими, концевыми зажимами, разделителями для внутренних каналов. Стоят они дороже рукавов, но на подвижных механизмах без них не обойтись.
Вместо резюме
Итак, у нас есть три основных типа кабеленесущих систем. Рукава и трубы – для стационарной защиты. Соединения и крепеж – для их монтажа и герметизации. Кабельные тележки – для подвижных узлов.
Выбор зависит от среды, подвижности, бюджета. Но в любом случае грамотно спроектированная трасса продлевает жизнь кабеля и упрощает ремонт. Это как с сантехникой: хорошие трубы и фитинги забываешь на годы, а плохие напоминают о себе каждый месяц.
И не забывайте: даже простая гофра с правильными клипсами работает надежнее, чем «на скорую руку прихвачено стяжками». Экономия на соединениях обычно выходит боком.
