Когда речь заходит о строительстве в сложных грунтовых условиях или у воды, одним из главных вопросов становится надёжное ограждение котлована или укрепление берега. Шпунт — это тот самый элемент, который превращает разрозненные металлические профили в сплошную стену, способную держать давление грунта и не пропускать влагу.

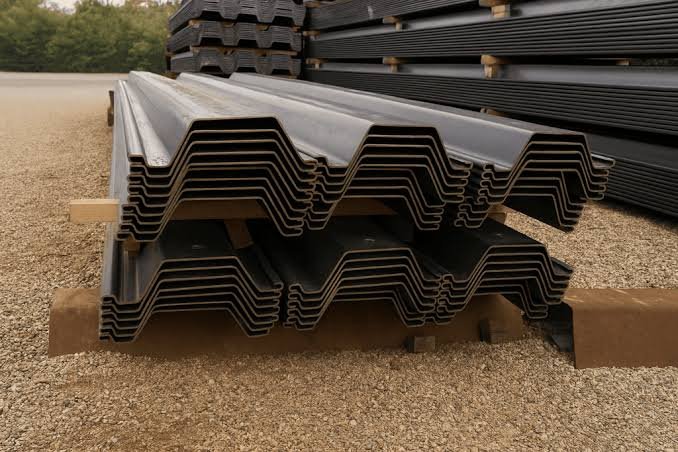

Многие видели эти длинные стальные панели с характерными замками по краям, но не все представляют, как именно они работают и почему инженеры так часто отдают предпочтение именно этой технологии. На самом деле, шпунтовое ограждение — это не просто забор из металла, а продуманная система, где каждая деталь влияет на общую прочность и долговечность. Если вам нужны качественные материалы, вы всегда можете найти их по этой ссылке, но сначала давайте разберёмся, что к чему.
Что такое шпунт и зачем он нужен
Шпунт представляет собой профилированный стальной элемент, который погружается в грунт для создания вертикальной или наклонной ограждающей конструкции. Эти профили соединяются между собой специальными замками, расположенными вдоль боковых кромок. Когда соседние элементы сцепляются, они образуют единую стену, которая работает как монолитная конструкция. Главная задача такого ограждения — удерживать грунт от обрушения и предотвращать проникновение воды в рабочее пространство.
В строительной практике шпунт применяется довольно широко. Это и устройство котлованов в городской застройке, где рядом находятся существующие здания, и гидротехнические сооружения вроде причалов и дамб, и временные ограждения на время ремонта мостов. Кстати, последний случай — один из самых показательных. Я как-то наблюдал за реконструкцией набережной, и то, как рабочие управляются с этими многометровыми панелями, вызывает уважение. Каждый элемент весит не один центнер, а установка требует точности до сантиметра. Но результат того стоит — стена стоит годами без серьёзного ремонта.
Важно понимать, что шпунтовое ограждение — это не только про статику. Замковые соединения, помимо механической связи, обеспечивают герметичность. Вода не проходит сквозь стыки, что критично при работе ниже уровня грунтовых вод. Даже при высоком давлении влаги такая стена остаётся сухой с внутренней стороны.
Основные типы шпунтовых профилей
Выбор формы шпунта зависит от конкретных задач, которые стоят перед инженерами. Производители предлагают несколько основных вариантов, и каждый имеет свои особенности, преимущества и ограничения. Наиболее популярные формы включают корытообразные, Z-образные и плоские профили.
• Корытообразный шпунт (шпунт Ларсена) — это, пожалуй, самая распространённая разновидность. Его профиль напоминает корыто или лоток, что даёт стенке дополнительную жёсткость. Основное применение — создание водонепроницаемых ограждений в условиях влажного грунта или непосредственной близости к воде. Я помню, как один прораб рассказывал, что в их практике шпунт Ларсена спасал котлованы даже при внезапном подъёме уровня реки — замки держали герметично, хотя все переживали.
• Z-образный шпунт внешне отличается характерным изломом, который напоминает букву Z. Такая форма даёт максимальную устойчивость на изгиб, поэтому эти профили выбирают для глубоких котлованов и высоких нагрузок. Если грунт сложный, с большим боковым давлением, Z-профиль справляется лучше других. Его реже используют в гидротехнике, зато в промышленном и гражданском строительстве он вне конкуренции.
• Плоский шпунт — более простой по форме, без выраженных рёбер жёсткости. Его основная ниша — гидротехническое строительство, а именно возведение цилиндрических ячеек для причалов, волноломов или опор мостов. Плоские профили удобно загибать в окружность, создавая ячейки, заполненные грунтом или камнем. Это довольно специфическая область, но для неё плоский шпунт незаменим. У него меньше металлоёмкость, но и несущая способность пониже, что вполне оправдано условиями работы.
Говоря о типах, нельзя не упомянуть, что все профили имеют замковые соединения — они могут быть сварными или механическими, но суть одна: каждый последующий элемент входит в паз предыдущего. Это обеспечивает не только механическую связь, но и водонепроницаемость. В некоторых конструкциях дополнительно используют уплотнители, но это скорее исключение, чем правило.
Технология установки шпунтового ограждения
Процесс монтажа шпунтовой стены состоит из нескольких этапов, и от того, насколько точно они выполняются, зависит долговечность всей конструкции. Установка начинается с разметки оси будущей стены — это критично, поскольку каждый профиль должен войти строго по линии. Отклонение даже на пару сантиметров может привести к тому, что замки не сойдутся.
Первым делом выполняется погружение направляющего элемента. Это своеобразный «стартовый» шпунт, который задаёт направление всей стенке. Его устанавливают особенно тщательно, с контролем вертикальности по нескольким плоскостям. Затем к нему присоединяют следующий профиль, заводя замок под углом и постепенно выравнивая. Соединение должно быть плотным — без зазоров и перекосов.
Следующий этап — погружение каждого элемента на проектную глубину. Здесь могут использоваться разные методы: вибропогружение, забивка молотом, вдавливание или комбинированные способы. Выбор зависит от плотности грунта и доступного оборудования. Например, в рыхлых породах проще использовать вибрацию, а в плотных глинах иногда приходится применять ударные механизмы. Я слышал истории, когда в скальных включениях шпунт просто не шёл, и приходилось менять технологию на буронабивные сваи — но это скорее исключение.
Когда все элементы установлены, формируется сплошная стена. Замки оказываются заблокированными, и конструкция начинает работать как единое целое. В некоторых случаях дополнительно усиливают верхнюю часть обвязочным поясом из двутавра или швеллера — это распределяет нагрузку и предотвращает расхождение замков. Интересно, что даже после завершения монтажа стена продолжает «дышать» — происходит перераспределение напряжений в грунте, и шпунт постепенно адаптируется к новым условиям.
Преимущества и ограничения шпунтовых конструкций
Шпунтовые ограждения имеют ряд несомненных достоинств, которые делают их выбором номер один в определённых ситуациях. Прежде всего, это скорость монтажа. По сравнению с бетонными работами или устройством буронабивных свай, установка шпунта занимает в разы меньше времени. Одна бригада может смонтировать десятки метров стены за смену — это существенно сокращает сроки строительства.
Также стоит отметить возможность повторного использования. Шпунт, особенно стальной, может демонтироваться и применяться на других объектах. После извлечения профили проходят проверку, при необходимости ремонтируются и снова идут в дело. Это делает технологию экономически выгодной для временных сооружений, таких как ограждения котлованов под многоэтажные паркинги или торговые центры.
Герметичность и водонепроницаемость — ещё один важный плюс. Замковые соединения обеспечивают плотное прилегание, и при правильном монтаже стена практически не пропускает воду. Это позволяет вести работы в условиях высокого уровня грунтовых вод, не опасаясь затопления.
Однако есть и ограничения, о которых стоит знать. Например, шпунтовые стены чувствительны к наличию крупных валунов или скальных прослоек в грунте — тогда погружение становится проблематичным или вовсе невозможным. Также глубина погружения ограничена мощностью оборудования и прочностью самого профиля, хотя современные модели справляются с довольно серьёзными задачами.
Другой нюанс — коррозия стали в агрессивных грунтах или солёной воде. Чтобы этого избежать, применяют защитные покрытия или увеличивают толщину металла, но это ведёт к удорожанию. Тем не менее, для большинства условий такие меры избыточны, и обычный стальной шпунт служит десятилетиями.
Где применяется шпунтовое ограждение сегодня
Перечень объектов, где используют шпунт, довольно широк. Это не только очевидные гидротехнические сооружения, но и городское строительство, транспортная инфраструктура, промышленные зоны. В условиях плотной застройки шпунтовые стены позволяют рыть котлованы вплотную к существующим домам — грунт не осыпается, фундаменты соседних зданий остаются неподвижными.
В мостостроении шпунт применяют для устройства опор и временных ограждений русловых частей. Во время реконструкции старых мостов часто используют шпунтовые стенки, чтобы перекрыть часть реки и создать рабочую зону. Это удобно и относительно безопасно для экологии.
Отдельно стоит упомянуть укрепление береговых линий. В местах с интенсивным размывом, например, на крупных реках или морских побережьях, шпунтовая стена фиксирует береговой склон и предотвращает обрушение. Срок службы таких сооружений может превышать 50 лет при правильном расчёте и уходе.
Пожалуй, один из самых масштабных примеров — строительство намывных территорий и портовых сооружений. Там шпунт используется не только как ограждение, но и как часть конструкции причальной стенки, воспринимая нагрузки от швартовки судов и удары волн. Это ответственная роль, и инженеры подходят к проектированию с особым вниманием.
В итоге, шпунтовое ограждение остаётся надёжным и проверенным решением для множества строительных задач. Его универсальность, скорость монтажа и возможность демонтажа делают технологию востребованной как для временных, так и для постоянных конструкций. И хотя существуют нюансы, связанные с условиями грунта и коррозией, грамотный расчёт и правильный выбор профиля сводят эти риски к минимуму. А если вам нужен качественный материал, вы знаете, где его найти.
