Принцип действия радарного уровнемера

Радарный уровнемер предназначен для непрерывного контроля уровня жидких и сыпучих продуктов. Он измеряет расстояние от установленной над емкостью антенны до поверхности среды. Для этого прибор излучает электромагнитную волну, принимает ее отражение и преобразует полученный сигнал в значение уровня.

Бесконтактный метод подходит для резервуаров, силосов и технологических емкостей. Радарные приборы сохраняют работоспособность при наличии пыли, пара, пены, конденсата и перепадов температуры. Их применяют в химической, нефтегазовой, пищевой, фармацевтической и других отраслях промышленности.

Что представляет собой радарный уровнемер

Радарный уровнемер — это электронное измерительное устройство с антенной и блоком обработки сигнала. Прибор устанавливают в верхней части резервуара. В процессе работы он не соприкасается с продуктом, поэтому на результат меньше влияют коррозия, налипание и механический износ.

Основная задача уровнемера заключается в определении расстояния до поверхности жидкости или сыпучего материала. После обработки данных устройство рассчитывает уровень наполнения емкости. Информация может отображаться на экране, передаваться в контроллер или поступать в автоматизированную систему управления.

В зависимости от конструкции приборы применяются для воды, нефтепродуктов, кислот, щелочей, масел, зерна, цемента, порошков, гранул и других продуктов. Конкретную модель выбирают с учетом свойств среды, высоты резервуара и условий эксплуатации.

Как работает радарный уровнемер

Принцип работы радарного уровнемера основан на отражении электромагнитной волны от поверхности измеряемой среды. Антенна направляет сигнал вниз, после чего часть энергии отражается от границы между газом и продуктом. Возвращенный сигнал принимает та же антенна или отдельный приемный модуль.

Электронный блок анализирует время прохождения волны. Расстояние до поверхности определяется по задержке между моментом излучения и моментом приема отраженного сигнала. Зная высоту резервуара, прибор вычисляет текущий уровень продукта.

При использовании частотно-модулированного сигнала устройство сравнивает частоту отправленной и принятой волн. Разность между ними связана с расстоянием до поверхности. Такой метод называется FMCW и применяется в высокоточных радарных системах.

Формирование и передача сигнала

Измерение начинается с генерации электромагнитного сигнала. Электронная схема задает его частоту, продолжительность и параметры модуляции. Затем сигнал поступает на антенну и направляется в сторону продукта.

Скорость распространения радиоволны близка к скорости света. Поэтому прибор способен быстро фиксировать изменения уровня. Это особенно важно для резервуаров, где продукт постоянно поступает или отводится в рамках технологического процесса.

Направление и ширина луча определяются конструкцией антенны и рабочей частотой. Узкий луч позволяет снизить вероятность отражений от стенок, патрубков, мешалок и других элементов внутри емкости.

Отражение от поверхности продукта

При попадании волны на поверхность среды часть энергии возвращается к антенне. Интенсивность отражения зависит от диэлектрической проницаемости продукта. Чем выше этот показатель, тем сильнее отраженный сигнал.

Вода и водные растворы обычно хорошо отражают радиоволны. Нефтепродукты, масла, спирты и некоторые сухие материалы имеют более низкую диэлектрическую проницаемость. В таких случаях важно правильно подобрать тип прибора, антенну и параметры настройки.

На качество сигнала могут влиять пена, пар, конденсат, пыль и турбулентность. Современные уровнемеры используют цифровую обработку данных. Специальные алгоритмы помогают выделить полезное отражение и исключить ложные сигналы.

Определение уровня в резервуаре

После приема отраженной волны прибор определяет расстояние от антенны до поверхности. Далее это значение сопоставляется с заданной высотой резервуара. Так формируется результат измерения уровня.

При необходимости устройство может рассчитывать объем продукта. Для этого в память вносят геометрические параметры емкости. Полученные данные используются для учета сырья, контроля запасов и автоматического управления оборудованием.

Основные элементы прибора

Типовая конструкция радарного уровнемера включает электронный блок, антенну, корпус и присоединительный элемент. Внутри корпуса расположены генератор сигнала, приемный тракт, микропроцессор и интерфейсы связи.

Электронный блок формирует измерительную волну, принимает отраженный сигнал и выполняет математическую обработку. Он также отвечает за передачу результатов на диспетчерскую систему, контроллер или локальный индикатор.

Антенна излучает сигнал и принимает его отражение. От ее формы зависит ширина луча, дальность измерения и устойчивость к помехам. Для разных задач применяют рупорные, стержневые, линзовые и параболические антенны.

Корпус защищает электронные компоненты от пыли, влаги и воздействия окружающей среды. Материал корпуса и исполнение антенны выбирают с учетом температуры, давления и химической активности продукта.

Разновидности радарных уровнемеров

Бесконтактные приборы

Бесконтактный уровнемер устанавливают над поверхностью продукта. Сигнал проходит через газовое пространство и отражается от жидкости или сыпучего материала. В измеряемую среду не погружаются ни антенна, ни чувствительный элемент.

Такая конструкция подходит для агрессивных, горячих и загрязняющих продуктов. Бесконтактный метод уменьшает требования к обслуживанию и исключает механический износ погружных деталей.

Бесконтактные модели применяются в резервуарах хранения, силосах, бункерах и технологических аппаратах. При правильном выборе антенны они могут работать при наличии пыли, пара и пены.

Волноводные уровнемеры

Волноводный прибор использует специальный направляющий элемент. Это может быть металлический стержень, трос или коаксиальный зонд. Электромагнитный импульс распространяется вдоль волновода и отражается при изменении электрических свойств среды.

Такие устройства подходят для небольших резервуаров, узких емкостей и аппаратов со сложной внутренней конструкцией. Волновод помогает направить сигнал и уменьшить влияние стенок.

Рефлекс-радарные уровнемеры также применяются для контроля раздела фаз. Прибор может определить положение поверхности верхнего продукта и границу между двумя несмешивающимися жидкостями.

Импульсные модели

Импульсный уровнемер посылает короткие радиолокационные импульсы. После отражения сигнал возвращается к антенне. Расстояние вычисляется по времени прохождения волны до поверхности и обратно.

Импульсная технология отличается понятным принципом работы и подходит для большого количества промышленных задач. Ее используют при измерении уровня жидкостей, порошков, гранул и других материалов.

Модели с технологией FMCW

FMCW-уровнемеры работают с непрерывным сигналом, частота которого изменяется во времени. Электронный блок сравнивает исходную и отраженную частоты. Полученная разность используется для расчета расстояния.

Такие устройства обеспечивают высокую точность измерений и стабильную работу на больших расстояниях. FMCW-технология востребована на объектах, где необходим непрерывный мониторинг уровня и быстрое обнаружение изменений.

Рабочие частоты уровнемеров

Рабочая частота влияет на диаграмму направленности, размеры антенны и устойчивость прибора к помехам. В промышленности широко применяются модели с частотой 26 и 80 ГГц.

Приборы с частотой 26 ГГц

Уровнемеры 26 ГГц формируют относительно широкий луч. Они подходят для резервуаров со свободным внутренним пространством и незначительным количеством конструкций.

При установке такого прибора важно учитывать расположение лестниц, труб, мешалок и других металлических элементов. Их отражения могут создавать ложные сигналы и снижать точность определения поверхности.

Приборы с частотой 80 ГГц

Модели 80 ГГц имеют более узкую диаграмму направленности. Благодаря этому сигнал меньше взаимодействует со стенками и внутренними элементами резервуара.

Высокочастотные приборы подходят для силосов, бункеров и емкостей сложной формы. Их используют при измерении сыпучих материалов, пенообразующих жидкостей и продуктов с неровной поверхностью.

Частота не является единственным критерием выбора. Необходимо учитывать диапазон измерений, свойства продукта, тип антенны, температуру и давление в резервуаре.

Типы антенн

Рупорные антенны применяются для дальних измерений и работы в сложных условиях. Их конструкция помогает сформировать направленный сигнал и защищает электронный блок от воздействия горячей среды.

Параболические антенны отличаются высокой направленностью. Их используют на крупных резервуарах и объектах, где необходимо уменьшить влияние внешних отражений.

Стержневые антенны имеют компактные размеры. Они подходят для небольших емкостей и жидкостей, которые не оказывают сильного химического воздействия на материал антенны.

Линзовые антенны формируют узкий луч и часто используются в высокочастотных приборах. Их выбирают для резервуаров с внутренними конструкциями и ограниченным монтажным пространством.

Применение радарных уровнемеров

Контроль уровня жидкостей

Радарные приборы применяют для измерения воды, топлива, масел, растворителей, кислот, щелочей и других жидкостей. Бесконтактная работа позволяет контролировать агрессивные продукты без погружения измерительного элемента.

Уровнемеры устанавливают на резервуарах хранения, насосных станциях, установках водоподготовки и технологических линиях. Полученные данные могут использоваться для автоматического включения насосов и защиты оборудования от перелива или сухого хода.

Измерение сыпучих материалов

Для сыпучих продуктов приборы устанавливают на силосах, бункерах и накопительных емкостях. С их помощью контролируют уровень цемента, зерна, муки, сахара, порошков и пластиковых гранул.

При выборе учитывают образование пыли, форму поверхности, угол естественного откоса и возможные налипания. Для сложных условий применяют узконаправленные антенны и алгоритмы фильтрации ложных отражений.

Работа в сложных условиях

Радарная технология позволяет выполнять измерения при наличии пара, пыли, конденсата и пены. Приборы могут использоваться при высокой температуре и давлении, если их техническое исполнение соответствует условиям объекта.

Сильное перемешивание и турбулентность могут изменять форму поверхности. В таких случаях специалисты настраивают фильтры, зоны нечувствительности и параметры обработки сигнала.

Отрасли промышленности

Радарные уровнемеры применяются в нефтегазовой, химической, пищевой, фармацевтической и энергетической промышленности. Их также используют в водоочистке, производстве строительных материалов, металлургии и сельском хозяйстве.

Для пищевых предприятий выбирают гигиенические исполнения. В химической промышленности важна устойчивость антенны и корпуса к агрессивным веществам. На объектах нефтегазовой отрасли дополнительно учитываются требования взрывозащиты.

Преимущества радарной технологии

Главное преимущество радарного метода — бесконтактное измерение. Прибор не погружается в продукт и не зависит от наличия механических подвижных деталей.

К другим преимуществам относятся:

• высокая точность определения уровня;
• непрерывный контроль продукта;
• отсутствие механического износа;
• снижение затрат на обслуживание;
• возможность работы с агрессивными средами;
• устойчивость к пыли и пару;
• нечувствительность к цвету продукта;
• работа в широком диапазоне температур;
• передача данных в системы автоматизации.

В отличие от некоторых других методов, радарный принцип практически не зависит от плотности и вязкости жидкости. Однако свойства продукта влияют на силу отражения. Поэтому при выборе оборудования важно учитывать диэлектрическую проницаемость среды.

Ограничения и возможные источники ошибок

Слабое отражение может возникать при измерении продуктов с низкой диэлектрической проницаемостью. В такой ситуации требуется правильно подобрать антенну и настроить чувствительность прибора.

Ложные сигналы могут появляться из-за стенок резервуара, мешалок, труб, лестниц, патрубков и других металлических элементов. Снизить их влияние помогают правильная установка, узкий луч и программная обработка данных.

Пена, пар и конденсат также способны ухудшать качество измерения. Для таких условий выбирают приборы с подходящей частотой и специальными алгоритмами анализа отраженного сигнала.

Еще одной причиной ошибок становится неправильное расположение антенны. Если луч направлен на поток загружаемого материала или установлен слишком близко к стенке, результат может быть нестабильным.

Как выбрать радарный уровнемер

Выбор начинают с определения типа измеряемой среды. Для жидкостей и сыпучих продуктов могут потребоваться разные антенны, диапазоны и настройки.

При выборе оборудования учитывают:

1. вид и свойства продукта;
2. агрегатное состояние среды;
3. диэлектрическую проницаемость;
4. высоту и диаметр резервуара;
5. диапазон измерений;
6. рабочую температуру;
7. рабочее давление;
8. наличие пыли, пара и пены;
9. внутренние конструкции емкости;
10. требуемую точность;
11. условия подключения к системе управления.

Для стандартных резервуаров с жидкостью часто подходят бесконтактные модели с рупорной или линзовой антенной. Для узких емкостей и задач контроля раздела фаз можно использовать волноводные приборы.

При работе с сыпучими материалами важны частота сигнала и ширина луча. Высокочастотные модели позволяют уменьшить влияние стенок и лучше выделить поверхность продукта.

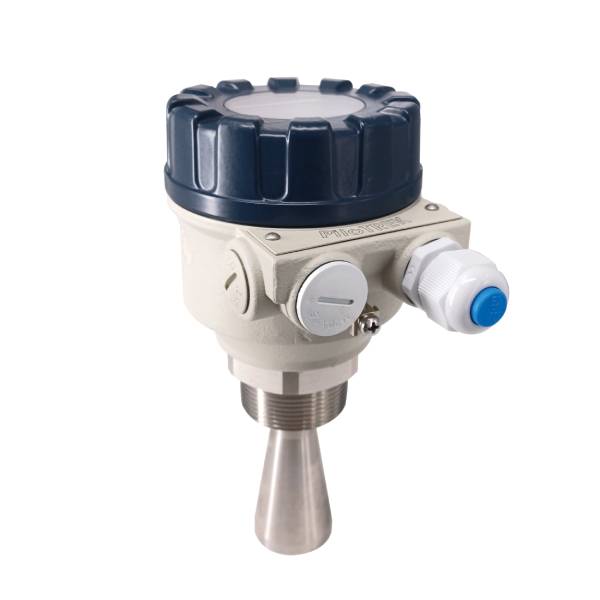

Для типовых задач бесконтактного контроля можно рассмотреть радарный датчик уровня Pilotrek от компании Анкорн. Такой прибор применяют для непрерывного измерения уровня без контакта измерительного элемента с продуктом.

Монтаж и настройка прибора

Точность измерения зависит от правильной установки уровнемера. Антенну располагают так, чтобы основной луч не попадал на стенки, мешалки, лестницы, трубы и другие внутренние конструкции.

Не рекомендуется устанавливать прибор непосредственно над местом загрузки продукта. Поток материала может создавать дополнительные отражения и мешать определению поверхности.

Для сыпучих сред выбирают участок, где уровень изменяется предсказуемо. Также учитывают образование конуса, налипания и возможное движение материала вдоль стенок.

После монтажа в устройство вводят высоту резервуара, диапазон измерений, верхнюю и нижнюю точки контроля. При необходимости настраивают зоны блокировки ложных эхо-сигналов.

Если продукт имеет слабую отражающую способность, специалист корректирует параметры усиления и обработки сигнала. Настройка должна учитывать реальные условия эксплуатации, а не только паспортные характеристики прибора.

Частые вопросы

Как радарный уровнемер определяет расстояние?

Прибор измеряет время между отправкой электромагнитного сигнала и приемом его отражения от поверхности продукта. На основе этого времени электронный блок рассчитывает расстояние до среды.

Подходит ли радарный уровнемер для сыпучих материалов?

Да. Такие приборы применяются для цемента, зерна, муки, порошков, гранул и других сыпучих продуктов. При выборе учитывают запыленность, форму поверхности и наличие внутренних конструкций.

Можно ли измерять агрессивные жидкости?

Да, если выбран прибор с подходящим материалом корпуса и антенны. Для кислот, щелочей и других агрессивных продуктов применяются специальные исполнения, устойчивые к химическому воздействию.

Что лучше выбрать: 26 или 80 ГГц?

Модели 26 ГГц подходят для многих стандартных задач. Приборы 80 ГГц формируют более узкий луч и лучше работают в емкостях со сложной геометрией или большим количеством внутренних элементов.

Влияет ли температура на результат?

Современные уровнемеры рассчитаны на работу в широком диапазоне температур. При этом необходимо выбирать модель с учетом фактической температуры продукта и окружающей среды.

Требуется ли регулярное обслуживание?

Бесконтактные радарные приборы не имеют погружных механических элементов, поэтому обычно требуют минимального обслуживания. Тем не менее необходимо периодически проверять корректность показаний и состояние монтажного соединения.

Заключение

Радарный уровнемер определяет уровень продукта по отраженному электромагнитному сигналу. Прибор измеряет время прохождения волны до поверхности и обратно, рассчитывает расстояние и преобразует его в значение уровня.

Технология подходит для жидкостей, сыпучих материалов и сложных промышленных сред. Бесконтактный метод снижает влияние коррозии, налипания и механического износа. Правильно выбранный прибор способен работать при наличии пыли, пара, пены, высокой температуры и давления.

На точность измерений влияют свойства продукта, рабочая частота, тип антенны, положение прибора и параметры настройки. Поэтому перед установкой необходимо учитывать характеристики резервуара и особенности технологического процесса.
