Материалы обмоток электродвигателя: провод, изоляция и требования к качеству намотки

Обмотка — один из ключевых узлов электродвигателя, от которого зависит стабильность работы, нагрев, КПД и ресурс машины. Даже при исправном корпусе, коллекторе, щеточном узле и подшипниках двигатель не будет работать надежно, если провод подобран неправильно, изоляция повреждена или намотка выполнена с нарушением технологии.

Почему материалы обмоток электродвигателя определяют надежность машины

Материалы обмоток электродвигателя работают в условиях, где одновременно действуют электрическая нагрузка, нагрев, вибрации, механические усилия и влияние окружающей среды. Провод должен проводить ток без чрезмерных потерь, изоляция — выдерживать рабочее напряжение и температуру, а вся обмотка — сохранять форму при длительной эксплуатации.

На практике отказ часто начинается не с крупной аварии, а с небольшого локального дефекта. Например, из-за слабой изоляции возникает межвитковое замыкание. Участок начинает греться сильнее, температура растет, соседние витки повреждаются, и проблема быстро распространяется. В итоге двигатель теряет мощность, перегревается, выбивает защиту или полностью выходит из строя.

На надежность обмотки влияют:

• качество обмоточного провода;

• соответствие сечения рабочей нагрузке;

• класс нагревостойкости изоляции;

• аккуратность укладки витков;

• качество пазовой и межслойной изоляции;

• правильная пропитка;

• фиксация лобовых частей;

• отсутствие загрязнений, влаги и механических повреждений.

Поэтому при ремонте или изготовлении нельзя оценивать обмотку только по внешнему сходству с прежней. Важно сохранить электрические параметры, геометрию, схему соединений и тепловой режим двигателя.

Обмоточный провод: что важно кроме сечения

Обмоточный провод для электродвигателя обычно изготавливают из меди или, реже, алюминия. Медь применяется чаще благодаря высокой электропроводности, механической прочности и стабильности характеристик. Но даже качественный провод не гарантирует надежности, если неверно выбрано сечение или нарушена схема намотки.

Сечение провода определяет допустимый ток и уровень нагрева. Если оно меньше расчетного, обмотка будет перегреваться даже при обычной нагрузке. Если сечение изменено без учета числа витков и схемы соединения, двигатель может получить другие рабочие характеристики: изменится момент, скорость, потребляемый ток и поведение под нагрузкой.

Кроме сечения важны и другие параметры:

• материал жилы;

• тип эмалевой изоляции;

• термостойкость покрытия;

• равномерность диаметра;

• отсутствие повреждений на поверхности;

• гибкость при укладке;

• соответствие исходной конструкции двигателя.

При перемотке важно не просто «поставить похожий провод», а восстановить параметры, заложенные в конструкцию. Особенно это критично для двигателей, которые работают под переменной нагрузкой, часто запускаются, испытывают перегрузки или установлены в производственном оборудовании с длительным циклом работы.

Изоляция обмоток электродвигателя: защита от пробоя, перегрева и вибраций

Изоляция обмоток электродвигателя выполняет сразу несколько задач. Она разделяет витки между собой, защищает провод от контакта с сердечником, снижает риск пробоя на корпус и помогает сохранить электрическую прочность при нагреве. Если изоляционная система подобрана неправильно, ресурс двигателя резко сокращается.

Изоляция должна выдерживать не только номинальное напряжение, но и реальные условия эксплуатации: пусковые токи, перегревы, вибрации, загрязнение, влажность, пыль, масло или технологические испарения. Поэтому для промышленных электродвигателей важно учитывать не только электрические, но и механические свойства материалов.

Класс нагревостойкости изоляции

Класс нагревостойкости показывает, какую температуру изоляция способна выдерживать в течение длительного времени без быстрой потери свойств. Чем выше рабочая температура двигателя, тем выше требования к материалам. Если применить изоляцию с недостаточным температурным запасом, она начнет стареть быстрее: станет хрупкой, потемнеет, потеряет эластичность и электрическую прочность.

Перегрев обмотки электродвигателя особенно опасен тем, что последствия могут быть необратимыми. Даже если двигатель после остывания снова запускается, изоляция уже могла получить повреждения. При повторных перегревах риск межвиткового замыкания возрастает.

Межвитковая и пазовая изоляция

Межвитковая изоляция защищает соседние витки провода. Пазовая изоляция отделяет обмотку от металлического сердечника. Оба элемента важны: повреждение межвитковой изоляции приводит к локальному короткому замыканию, а нарушение пазовой может вызвать пробой на корпус.

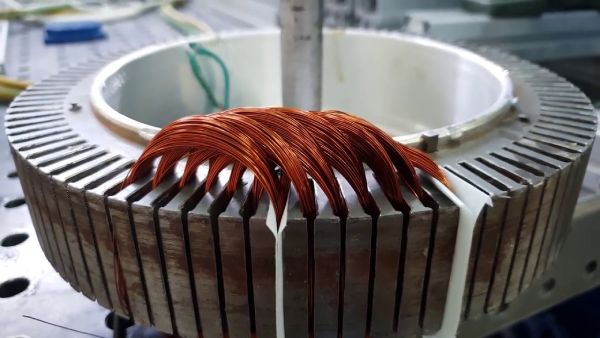

Качественная укладка изоляции требует аккуратности. Нельзя допускать заломов, разрывов, задиров и смещения прокладок. Особенно внимательно нужно работать в пазах, где провод может соприкасаться с острыми кромками железа. Любая механическая царапина на изоляции со временем способна стать точкой отказа.

Пропитка и фиксация обмотки

После намотки обмотку часто пропитывают специальными лаками или компаундами. Пропитка заполняет пустоты, укрепляет конструкцию, улучшает теплоотвод и снижает вибрацию проводников. Без нормальной фиксации витки могут двигаться под действием электродинамических усилий, особенно при пусках и перегрузках.

Плохо закрепленная обмотка постепенно истирает собственную изоляцию. Сначала это может проявляться только повышенным шумом или нестабильным нагревом, но позже приводит к пробою или межвитковому замыканию.

Качество намотки электродвигателя: какие ошибки приводят к раннему отказу

Качество намотки электродвигателя зависит не только от материалов, но и от точности выполнения работ. Даже правильный провод и хорошая изоляция не помогут, если витки уложены неравномерно, схема соединения нарушена, а лобовые части плохо зафиксированы.

Частые ошибки при намотке:

• неправильное число витков;

• перепутанные выводы;

• повреждение эмали при укладке;

• слишком сильное натяжение провода;

• слабая фиксация лобовых частей;

• неравномерное заполнение пазов;

• отсутствие достаточной пазовой изоляции;

• плохая пропитка;

• загрязнение обмотки перед сборкой.

Нарушение числа витков или схемы соединения меняет электромагнитные параметры двигателя. Повреждение изоляции может не проявиться сразу, но под нагрузкой и при нагреве дефект станет критичным. Поэтому после намотки важны контрольные проверки: сопротивление, отсутствие замыканий, качество изоляции и правильность соединений.

Обмотки для электродвигателей постоянного тока: особенности конструкции и нагрузки

Обмотки для электродвигателей постоянного тока https://energo1.com/catalog/obmotki_dlya_elektrodvigateley_postoyannogo_toka/ имеют свои особенности из-за конструкции машины и характера работы. В таких двигателях важную роль играют якорь, коллектор, щетки, полюсная система и коммутация. Обмотка испытывает не только тепловую, но и механическую нагрузку, особенно при изменении скорости, пусках и работе под переменным моментом.

Для двигателей постоянного тока важно точное соответствие обмоточных данных: числа витков, сечения провода, схемы соединения, шага намотки и расположения выводов. Ошибка может привести к искрению на коллекторе, повышенному нагреву, потере момента или нестабильной работе.

Особое внимание уделяют лобовым частям и фиксации проводников. При вращении якоря на обмотку действуют центробежные силы, поэтому слабая укладка или плохая пропитка повышают риск механического разрушения. Внешне двигатель может выглядеть исправным, но внутри обмотка будет постепенно терять целостность.

Причины повреждения обмоток двигателя: от перегрева до загрязнений

Причины повреждения обмоток двигателя редко ограничиваются одним фактором. Чаще всего дефекты накапливаются постепенно: двигатель работает с перегрузкой, вентиляция ухудшается из-за пыли, изоляция стареет, а затем возникает короткое замыкание или пробой.

Наиболее распространенные причины:

• длительная перегрузка;

• плохое охлаждение;

• загрязнение вентиляционных каналов;

• повышенная влажность;

• попадание масла, пыли или металлической стружки;

• вибрации;

• износ подшипников;

• неисправность щеточно-коллекторного узла;

• неправильный ремонт;

• старение изоляции.

Перегрев обмотки электродвигателя может быть следствием как внешней нагрузки, так и внутренних проблем. Например, при межвитковом замыкании часть обмотки начинает греться сильнее, двигатель потребляет повышенный ток и быстро теряет нормальный режим работы. Если вовремя не остановить машину, повреждения становятся масштабнее.

Диагностика обмоток электродвигателя: какие проверки помогают выявить проблему

Диагностика обмоток электродвигателя нужна не только после отказа, но и при профилактическом обслуживании. Ранние признаки неисправности часто можно заметить до полной остановки двигателя.

Насторожить должны:

• повышенный нагрев корпуса;

• запах перегретой изоляции;

• нестабильная работа под нагрузкой;

• падение мощности;

• искрение на коллекторе;

• срабатывание защиты;

• неравномерный шум;

• следы потемнения или нагара;

• снижение сопротивления изоляции.

Проверка обычно включает внешний осмотр, измерение сопротивления обмоток, контроль сопротивления изоляции, поиск межвитковых замыканий и оценку состояния коллектора, щеток и выводов. Для точной диагностики важно рассматривать двигатель как единую систему: иногда обмотка повреждается не сама по себе, а из-за проблем в охлаждении, механике или питании.

Надежная обмотка — это сочетание правильного провода, подходящей изоляции, аккуратной намотки, качественной пропитки и грамотной эксплуатации. Если хотя бы один из этих элементов выполнен формально, двигатель может работать, но его ресурс будет непредсказуемым. Поэтому при ремонте и обслуживании важно оценивать не только факт восстановления, но и то, насколько обмотка соответствует реальным нагрузкам конкретной машины.
