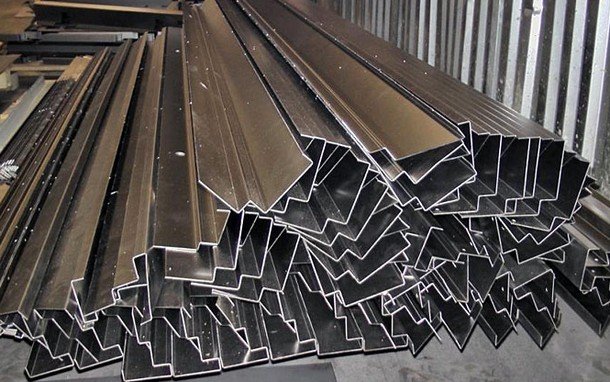

Гибка металла — это одна из самых распространённых операций в обработке листового и профильного проката. С ней сталкиваются и в крупном промышленном производстве, и в небольших мастерских. На первый взгляд кажется, что согнуть металлическую заготовку несложно. Но на деле этот процесс требует точных расчётов, понимания свойств материала и правильного выбора оснастки. Ошибки на любом из этапов приводят к браку: трещинам, гофрам или несовпадению размеров.
Когда мы говорим о гибке, мы имеем в виду процесс изменения формы листа, прутка или профиля без нарушения целостности материала. В отличие от резки или штамповки, здесь пластическая деформация происходит постепенно. Это позволяет сохранить структуру металла, но только в том случае, если соблюдены все режимы. Например, радиус изгиба не может быть меньше определённой величины, иначе внешний слой просто порвётся. Это базовое правило знает любой технолог, но на практике его иногда нарушают, пытаясь сэкономить время.
Гибка металла включает в себя целый комплекс подготовительных операций. Сначала определяют марку стали, её толщину и предел текучести. От этих данных зависит, какое усилие нужно приложить и какой инструмент использовать. Затем разрабатывают чертёж развёртки — это плоская заготовка, которую потом сгибают. Здесь важно учесть так называемый припуск на изгиб. Дело в том, что наружные слои металла растягиваются, а внутренние сжимаются, и длина нейтральной линии остаётся неизменной. Если не сделать поправку на эту длину, готовая деталь будет длиннее или короче, чем нужно.
Сам процесс гибки выполняют на разном оборудовании. Выбор станка зависит от тиража, габаритов детали и требуемой точности. Для мелкосерийного производства часто используют универсальные листогибочные прессы. А для массового выпуска подходят автоматические линии с программным управлением. Но обо всём по порядку.
Какие бывают виды гибки металла
Существует несколько основных способов придания металлу нужной формы. Каждый из них хорош для своих задач.
Свободная гибка. Это самый популярный метод в современных цехах. Заготовка лежит на двух опорах, а пуансон сверху давит на середину. Глубина хода пуансона определяет угол изгиба. Этот способ очень гибкий, потому что один и тот же инструмент позволяет получать разные углы. Но точность здесь немного ниже, чем у других методов, из-за пружинения материала.
Гибка в калибре. Здесь заготовка полностью зажимается между пуансоном и матрицей. Угол изгиба получается строго заданным, так как форма инструмента повторяет геометрию будущей детали. Такой подход обеспечивает высокую точность и повторяемость, но для каждого угла нужен свой набор оснастки. Это невыгодно при единичном производстве, но идеально для больших серий.
Ротационная гибка. Её часто применяют для длинномерных деталей, например, для кровельных элементов. Вместо традиционного удара пуансона здесь используют вращающийся ролик, который постепенно загибает кромку. Это даёт чистую поверхность без царапин и задиров.
Гибка с подогревом. Требуется для толстых листов или высокопрочных сплавов. Металл нагревают до определённой температуры, чтобы повысить его пластичность и снизить риск разрушения. Этот метод довольно дорогой и трудоёмкий, поэтому его используют только там, где холодная гибка невозможна.
Лично мне всегда казалось, что гибка с подогревом — это что-то из разряда кузнечного ремесла. Но когда я увидел, как на заводе сгибают титановый лист толщиной 20 мм с помощью индукционного нагрева, я понял, что это высокотехнологичный процесс. Оборудование там стояло просто фантастическое, а настройка занимала несколько часов.
Как пружинение влияет на конечный результат
Пружинение — это главная головная боль для всех, кто занимается гибкой. После снятия нагрузки металл стремится вернуться в исходное состояние. Упругая деформация исчезает, и угол детали становится чуть больше, чем был в момент приложения силы. Угол пружинения может достигать нескольких градусов, а иногда и больше, в зависимости от твёрдости материала.
С этим явлением борются разными способами. Самый простой — это переналадка оборудования. Мастер делает пробный изгиб, измеряет фактический угол и вносит поправку в управляющую программу или в упоры. Для сложных деталей этот метод может потребовать нескольких итераций. Более современный подход — это использование специальных алгоритмов компенсации, которые заложены в системах ЧПУ современных прессов. Они сами рассчитывают необходимый перегиб, учитывая марку стали и толщину.
Ещё один способ обойти пружинение — это калибровка. Когда в конце хода пуансон вдавливает металл в матрицу с дополнительным усилием, внутренние напряжения частично перераспределяются, и угол становится более стабильным. Но здесь важно не переусердствовать, чтобы не допустить разрыва внешнего слоя.
Оборудование для гибки: от ручного инструмента до промышленных роботов
Набор инструментов для гибки очень широк. В небольшой мастерской можно обойтись ручным листогибом или даже обычными плоскогубцами с оправкой, если речь идёт о тонкой жести. Но для серьёзной работы нужны станки.
Листогибочные прессы бывают механические и гидравлические. Механические работают быстрее, но их ход сложнее регулировать. Гидравлические обеспечивают плавное движение и постоянное усилие на всём протяжении хода. Сегодня почти все современные прессы оснащены числовым программным управлением. Оператор загружает трёхмерную модель детали, и станок сам рассчитывает траекторию движения пуансона, последовательность шагов и даже меняет инструмент автоматически, если это предусмотрено конструкцией.
Недавно мне довелось побывать в цеху, где установлен новый гибочный центр с роботом-манипулятором. Робот сам брал лист с паллеты, позиционировал его на столе, и пресс выполнял гибку, а затем робот укладывал готовую деталь на поддон. Весь цикл занимал меньше минуты. При этом контроль качества осуществлялся лазерным сканером, который сверял геометрию с эталоном в реальном времени.
Кроме прессов, существуют вальцы для гибки листов в цилиндры или конусы, а также гибочные станки для труб и профилей. Они устроены иначе: там заготовка протягивается через систему роликов, которые постепенно изгибают её по заданному радиусу. Это оборудование чаще всего используют в вентиляции, судостроении и нефтегазовой отрасли.
Основные ошибки при выполнении гибки
Даже опытный специалист иногда допускает промахи. Вот список самых частых проблем и их причины.
• Неправильный выбор радиуса изгиба приводит к трещинам или складкам на внутренней поверхности.
• Пренебрежение направлением волокон проката снижает прочность детали в зоне изгиба.
• Неверный расчёт развёртки делает размеры готового изделия не соответствующими чертежу.
• Отсутствие смазки увеличивает трение, что вызывает царапины и преждевременный износ оснастки.
• Слишком высокая скорость гибки на твёрдых материалах ведёт к образованию микротрещин.
• Износ пуансона и матрицы ухудшает качество поверхности и точность угла.
Многие недочёты возникают из-за спешки. Иногда мастер хочет сделать работу быстрее и увеличивает скорость гидравлики. Но в итоге деталь получается с рваной кромкой, и её приходится переделывать. Это как раз тот случай, когда семь раз отмерь — один раз отрежь. Хотя тут скорее подходит поговорка про гибку, а не про резку.
Хочу отметить, что контроль качества при гибке не ограничивается измерением угла. Важно проверять прямолинейность кромок, параллельность плоскостей и отсутствие следов замятия. Иногда дефекты проявляются не сразу, а только на этапе сварки или сборки, когда полки профиля немного расходятся. Поэтому лучшие заводы используют шаблоны и координатно-измерительные машины для выборочного контроля.
Современные тенденции в технологии гибки
Индустрия не стоит на месте. Сегодня активно развиваются системы адаптивного управления, которые следят за процессом в реальном времени. Датчики усилия и положения установлены прямо на гидроцилиндрах. Они передают данные в контроллер, и если вдруг материал оказывается прочнее, чем ожидалось, станок автоматически корректирует ход пуансона. Это очень удобно при работе с партиями металла из разных плавок, где механические свойства могут слегка плавать.
Также набирает популярность гибка с использованием лазерного нагрева. Луч лазера локально разогревает зону изгиба, делая её более податливой, а затем следует быстрая деформация. Такой метод позволяет работать с закалёнными сталями без риска разрушения. Правда, оборудование пока стоит очень дорого, и встретить его можно только на крупных предприятиях оборонного или аэрокосмического профиля.
Ещё одна заметная тенденция — это виртуальное моделирование. Перед тем как запустить гибку на реальном станке, технолог создаёт цифровой двойник процесса в специальной программе. Он видит, как поведёт себя металл, где возникнут зоны максимального напряжения, и может оптимизировать траекторию движения инструмента. Это сокращает время наладки и уменьшает количество пробных изгибов. Особенно это ценно для сложных деталей с несколькими последовательными изгибами, где погрешность одного перехода накапливается и влияет на финальную геометрию.
В итоге гибка металла остаётся одной из ключевых операций в машиностроении и строительстве. Без неё невозможно представить изготовление каркасов зданий, кузовных деталей, элементов трубопроводов и множества бытовых изделий. Понимание её тонкостей позволяет производственникам сокращать затраты, повышать качество и создавать действительно надёжные конструкции, которые служат долгие годы.
